數據中心精密電源管理系統
發布時間:2021-03-02 16:59 作者:admin 次數:
1、概述
隨著數據中心的迅猛發展,數據中心能耗問題也越來越突出,高效可靠的數據中心配電系統方案,是提高數據中心電能使用效率,降低設備能耗的有效方式。
數據中心需要對整個數據機房的用電進行實時監測和集中管理,通過人機界面,實時監測末端服務器的用能情況和電能質量數據,并通過觸摸屏通訊接口將數據上傳至后臺動環監控系統,從而實現對整個配電系統的實時監控。同時可實現配電精細的能效分析,為配電網絡和服務器運行能效優化調節提供依據,從而達到節能降耗的目的。
2、應用場所
企業數據中心、政府?dāng)?shù)據中心、大型數據中心IDC、網絡機房、數據業務機房、通信基站和模塊局、小區物業機房
3、系統架構
AMC系列數據中心精密電源管理系統是針對數據機房末端設計的,能夠綜合采集所有能源數據的智能系統,為交直流電源配電柜提供精確的電參量信息,并可通過通訊將數據上傳到動環監控系統,實現對整個數據機房的實時監控和有效管理,為實現全方位IDC提供可靠保證。
AMC精密配電監控解決方案是針對精密配電柜(列頭柜)的監控要求,設計開發一套完整的解決方案,包括交流、直流(DC-48V、DC240V、DC336V)系統,分為多回路采集模塊、互感器、觸摸顯示屏、附件等。

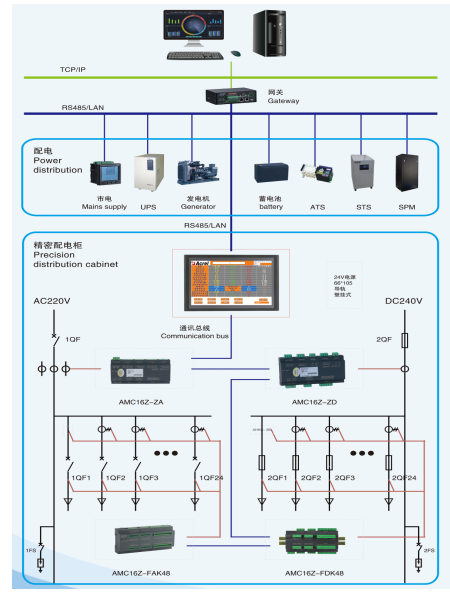

3.1 系統結構展示

3.2精密配電系統主要拓?fù)鋱D

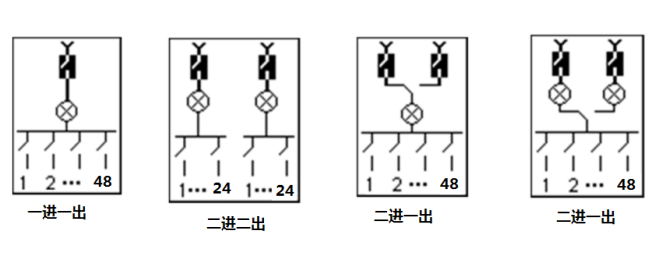

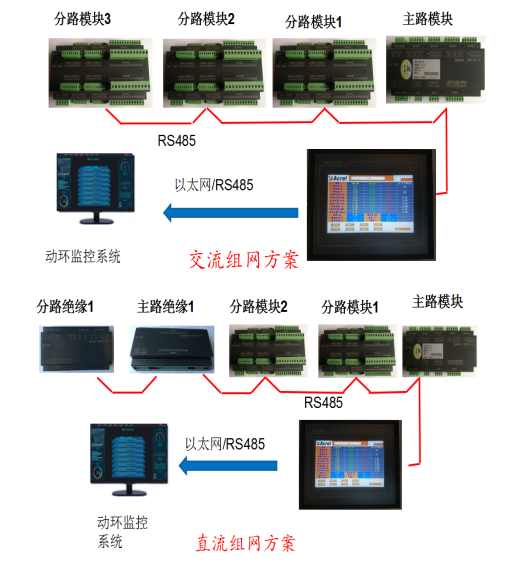

3.3兩種組網方案如下:


4.系統功能
進線和出線回路監測模塊獨立,最大實現2路進線及192路出線回路的電壓、電流、功率、電能、電能質量的監測,并通過人機界面觸摸屏進行數據的集中監控展現,同時可通過通訊接口將數據上傳至動環監控系統。
■進線監測
——三相電壓、三相電流、系統頻率;
——各相及總有功功率、無功功率、視在功率、功率因數;
——各相及總有功電能、無功電能;
——電壓不平衡度、電流不平衡度;
——開關狀態;
——電壓/電流諧波含量;
——最大需量。
■告警功能
——進線過電流2段閥值越限告警,可任意設定告警值;
——進線欠電流2段閥值越限告警,可任意設定告警值;
——進線過壓、欠壓、缺相、過頻率、低頻率越限告警;
——聲光告警功能;
——查詢當前告警信息。
■出線監測
——分支回路的電流、有功功率、無功功率、視在功率、功率因數、有功電能、無功電能;
——額定電流設置、各相電流值;
——負載百分比;
——開關狀態;
——任意配置出線回路的相位;
——電流諧波含量;
——最大需量。
■事件記錄
——各種電參量越限報警記錄;
——開關量動作事件記錄;
——任意數據的定式存儲。
■特點:
①針對精密配電的典型應用場景,最大化的集成檢測回路數量和測量參數,單個模塊最大48回路;
②測量精度:電流、電壓0.2級;功率、電能0.5級;
③系統集成回路數量:進線4回路,出線192回路;
④數據反應速度:開關狀態動作反應時間1-2s,數據變化反應時間2-3秒;
⑤針對高壓直流240V/336V系統,可以配置絕緣監測模塊實現正負母線對地絕緣電阻的監測,保障系統安全穩定可靠的運行。
⑥觸摸屏和出線監控模塊均由進線監控模塊輸出DC24V供電。

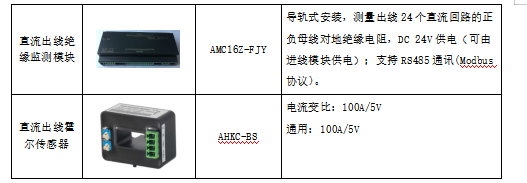

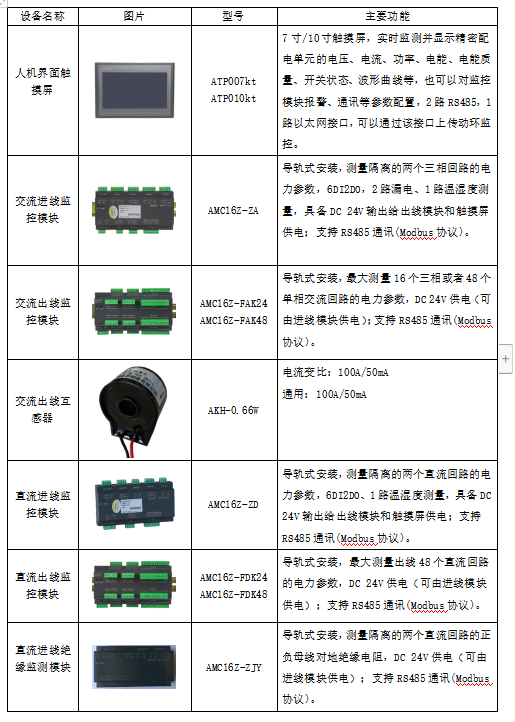

5、產品選型

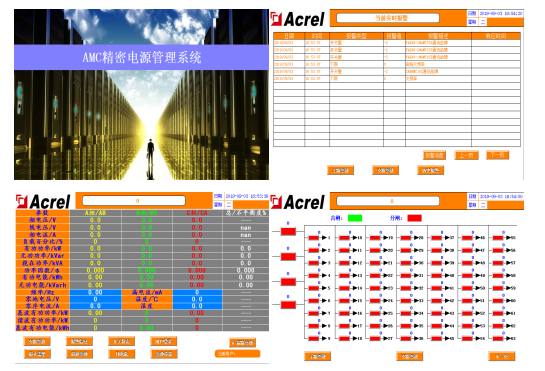

6、人機界面


7、典型配置方案

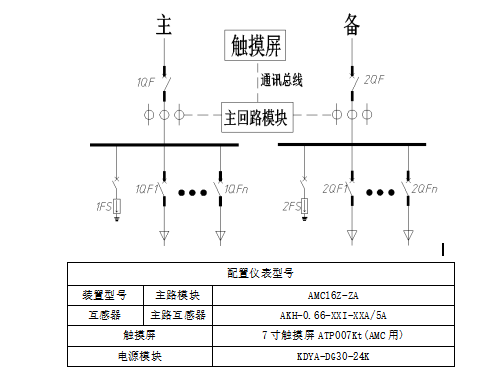

7.1監測進線參數(全電量)+進線開關狀態
功能要求
遙測:輸入分路的三相電壓、三相電流、頻率、有功功率、有功電度;
遙信:輸入分路的過壓/欠壓,缺相,過流,頻率過高/過低,輸入分路的開關狀態,具備電流、功率需用量分析和統計,實現電壓、電流、頻率、功率等參數的越限報警功能。



7.2監測進線參數(全電量)+進出線開關狀態
功能要求
遙測:輸入分路的三相電壓、三相電流、有功功率、有功電度;
遙信:輸入分路的過壓/欠壓,缺相,過流,輸入分路和輸出分路的開關狀態,具備電流、功率需用量分析和統計,實現電壓、電流、功率等參數的越限報警功能。

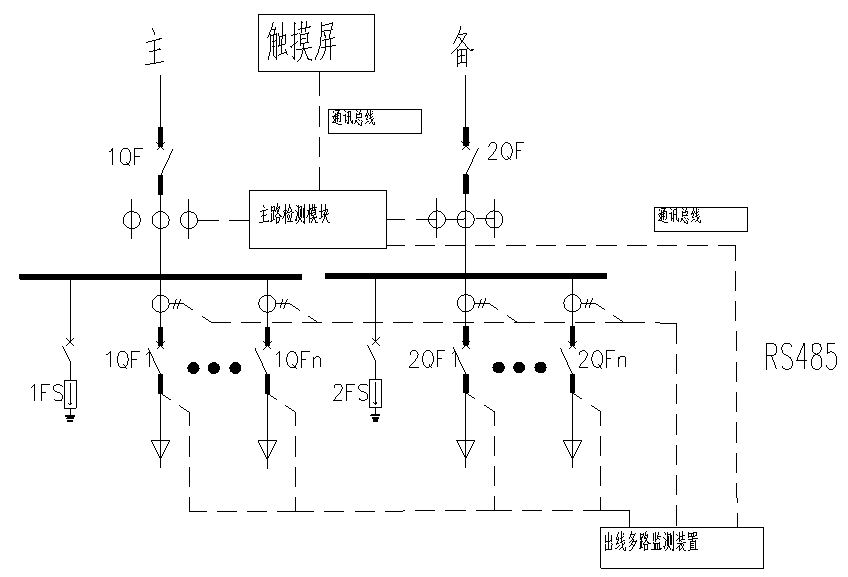

7.3監測進線參數(全電量)+出線參數(全電量)+進出線開關狀態
功能要求
遙測:輸入分路的三相電壓、三相電流、有功功率、有功電度;輸出分路的單相電壓、單相電流、有功功率、有功電度;
遙信:輸入分路的過壓/欠壓,缺相,過流,輸入分路和輸出分路的開關狀態,具備電流、功率需用量分析和統計,實現電壓、電流、功率等參數的越限報警功能。

配置儀表型號
裝置型號 主路模塊 AMC16Z-ZA
分路模塊 AMC16Z-FAK48
AMC16Z-FAK24
開關量模塊 AMC16Z-KD(無源)
互感器 主路互感器 AKH-0.66-XXI-XXA/5A
分路互感器 AKH-0.66-W-9N 50A/50mA
AKH-0.66-W-12N 100A/50mA
AKH-0.66-W-20-200A/50mA
AKH-0.66-W-30N-400A/50mA
觸摸屏 7寸觸摸屏ATP007Kt(AMC用)
電源模塊 KDYA-DG30-24K
8、典型業績

魯**大數據中心(一期)項目A1#大數據機房甲供設備采購項目
甘肅**云數據中心建設項目(一期)工程
**市商業銀行**業務中心數據中心機房建設項目
恒大**島外數據機房工程項目
山東**智能數據機房工程項目
**移動數據中心項目

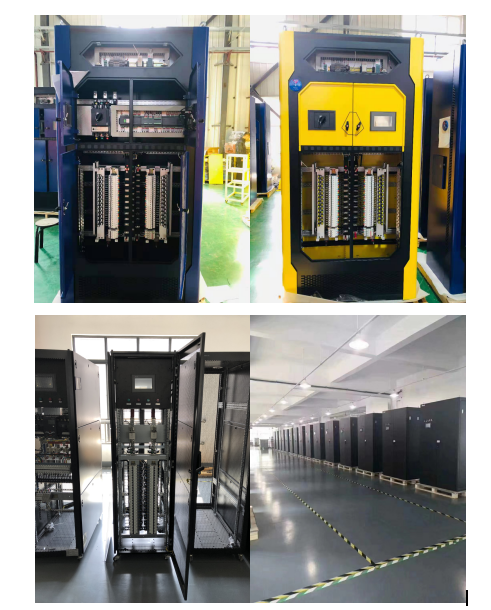

9、現場安裝實例
