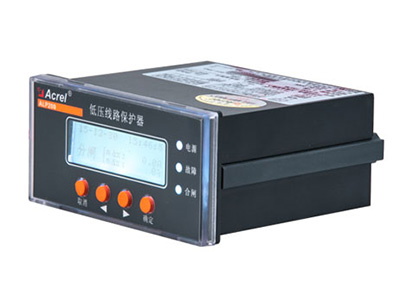

電力需求測監測儀表如何安裝
發布時間:2022-03-12 16:14 作者:admin 次數:
安科瑞小編建議要按照以下方式來安裝電力需求測監測儀表
 電力需求測監測儀表如何安裝
1).在固定的配電柜上,選擇合適的地方開一個開孔尺寸的安裝孔。

2).取出儀表,松開定位螺絲,取下固定夾。

3).將儀表安裝插入配電柜的儀表孔中。

4).插入儀表的固定夾,固定定位螺絲。

注:L-N為輔助電源 請按儀表外殼接線圖正確接線!

1.輔助電源

電力需求測監測儀表具備通用的(AC/DC)開關電源輸入接口,若不作特殊聲明,提供的是220V(AC/DC)或110V(AC/DC)電源接口的標準產品,儀表極限的工作電源電壓為AC/DC:80-270V,請保證所提供的電源適用于該系列產品,以上防止損壞產品。

A. 采用交流電源建議在火線一側安裝1A的保險絲。

B. 對于電力品質較差的地區中,建議在電源回路安裝浪涌抑制器防止雷擊,以及快速脈沖群抑制器。

2.輸入信號

電力需求測監測儀表采用了每個測量通道單獨采集的計算方式,保證了使用時完全一致、對稱,其具有多種接線方式,適用于不同的負載形式。

說明:

A。 電壓輸入:輸入電壓應不高于產品的額定輸入電壓(100V或400V),否則應考慮使用PT,在電壓輸入端須安裝1A 保險絲。

B.電流輸入:標準額定輸入電流為5A,大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表,接線應采用串接方式,去除產品的電流輸入連線之前,一定要先斷開CT一次回路或者短接二次回路。建議使用接線排,不要直接接CT,以便于拆裝。

C。要確保輸入電壓、電流相對應,相序一致,方向一致;否則會出現數值和符號錯誤!!(功率和電能)

D。 儀表輸入網絡的配置根據系統的CT個數決定,在2個CT的情況下,選擇三相三線兩元件方式;在3個CT的情況下,選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量的負載的接線方式一致,不然會導致儀表測量的電壓或功率不正確。其中在三相三線中,電壓測量和顯示的為線電壓;而在三相四線中,電壓測量顯示的為相電壓。
