電力監控與保護

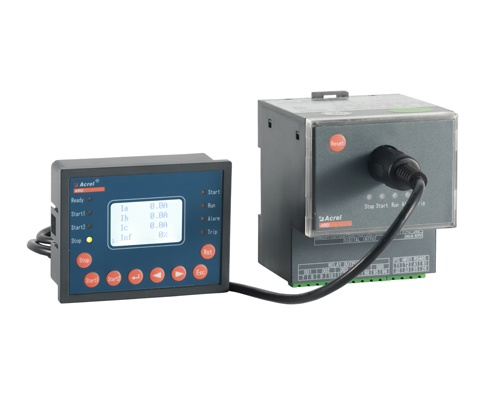

ARD系列智能電動機保護器
|
技術參數 |
技術指標 |
|||
|
ARD2(L) |
ARD2F |
ARD3 |
||
|
輔助電源 |
電壓 |
AC85V~265V/DC100V~350V |
||
|
功耗 |
≤7VA |
≤15VA |
||
|
額定工作電壓 |
AC380V/AC660V，50Hz/60Hz |
|||
|
額定工作電流 |
1A（0.1～9999） |
|||
|
5A（0.1～9999） |
||||
|
1.6A（0.4A～1.6A） |
||||
|
6.3A（1.6A～6.3A） |
||||
|
25A（6.3A～25A） |
||||
|
100A（25A～100A） |
||||
|
250A（63A～250A） |
||||
|
800A（250A～800A） |
||||
|
繼電器輸出觸點容量 |
AC250V/ 3A；DC30V/ 3A |
AC250V/ 6A |
||
|
開關量輸入 |
2路 |
9路 |
||
|
環境 |
工作溫度：-10ºC～55ºC |
|||
|
貯存溫度：-20ºC～65ºC |
||||
|
相對濕度：5﹪～95﹪不結露 |
||||
|
海拔高度：≤ 2000m |
||||
|
污染等級 |
2 |
|||
|
防護等級 |
IP20 |
主體IP20顯示單元IP45 |
||
|
安裝類別 |
III級 |
|||
|
技術參數 |
技術指標 |
||
|
ARD3T輔助電源 |
AC/DC 110 / 220V或AC 380V，功耗≤15VA |
||
|
電機額定工作電壓 |
AC 380V / 660V，50Hz / 60Hz |
||
|
電動機額定工作電流 |
1.6（0.40A-2.00A） |
使用測量模塊測量 |
|
|
6.3（1.6A-6.3A） |
|||
|
25（6.3A-25A） |
|||
|
100（25A-100A） |
|||
|
250（63A-250A） |
采用外置電流互感器 + 測量模塊 |
||
|
800（250A-800A） |
|||
|
漏電 |
50mA-1A |
采用測量模塊 + 漏電流互感器 |
|
|
3A-30A |
|||
|
繼電器輸出觸點容量 |
阻性負載 |
AC250V、6A；DC24V、6A |
|
|
感性負載 |
AC250V、2A；DC24V、2A |
||
|
主體開關量輸入、輸出 |
4DI、4DO，DI可以為干節點或濕節點 |
||
|
開關量模塊 |
4DI、3DO，DI可以為干節點或濕節點 |
||
|
溫度模塊 |
外接傳感器類型：PT100、PT1000、Cu50、PTC、NTC 傳感器路數：3路 傳感器對應測量范圍： PT100/PT1000：-50°C～+500°C Cu50：-50°C～+150°C PTC/NTC：100Ω～30kΩ |
||
|
模擬量模塊 |
可實現：2路4～20mA輸入測量，2路4～20mA變送輸出 4～20mA輸入測量精度±0.5% 4～20mA輸出最大帶載能力為≤500Ω |
||
|
主體通訊 |
RS485：Modbus-RTU |
||
|
通訊模塊 |
RS485：雙Modbus-RTU、Profibus |
||
|
環境 |
工作溫度 |
-10ºC～55ºC |
|
|
貯存溫度 |
-25ºC～65ºC |
||
|
相對濕度 |
≤95﹪不結露，無腐蝕性氣體 |
||
|
海拔 |
≤2000m |
||
|
污染等級 |
3級 |
||
|
防護等級 |
主體IP20，分體顯示模塊IP45（安裝在柜體上） |
||
|
安裝類別 |
III級 |
||
